Dynamisk mixer vs statisk mixer: Hvilken er den rigtige til polymersmeltespinding?

Når en spindelinje har brug for in-line smelteblanding - hvad enten det er til masterbatch-farvetilsætning, funktionel additivblanding eller multi-komponent polymerhomogenisering - kommer udstyrsbeslutningen ned på to fundamentalt forskellige tilgange: en dynamisk mixer eller en statisk mixer. Begge er installeret i smeltestrømningsbanen mellem ekstruderen og spindedysen. Begge sigter mod at producere en homogen smelte, før den trækkes ind i filament. Men mekanismen, outputkvaliteten, driftsbetingelserne og vedligeholdelseskravene for hver enkelt er forskellige nok til, at valget af den forkerte type til din applikation giver problemer, som ikke kan rettes nedstrøms.

Denne artikel sammenligner dynamiske og statiske blandere direkte på tværs af de parametre, der har betydning for beslutninger om kemisk fiberspinding.

Sådan fungerer hver mixertype

Statisk mixer

En statisk mixer indeholder ingen bevægelige dele. Det opnår blanding ved at tvinge smelten gennem en fast serie af spiralformede eller geometriske elementer inde i et rør. Hvert element opdeler og rekombinerer smeltestrømmen, hvilket gradvist reducerer koncentrationsgradienter med hver passage. Energien til blanding kommer udelukkende fra smeltetrykket, der genereres af ekstruderen eller smeltepumpen - selve blanderen gør intet aktivt.

Antallet af blandingselementer bestemmer blandingsintensiteten. Flere elementer giver bedre homogenitet, men øger også trykfaldet over blanderen, hvilket skal kompenseres af opstrømspumpen eller ekstruderen. Dette er den grundlæggende driftsbegrænsning ved statisk blanding: du kan ikke øge blandingsydelsen uden at øge trykfaldet, og du kan ikke reducere trykfaldet uden at acceptere lavere blandingskvalitet.

Dynamisk mixer

En dynamisk blander bruger en drevet rotor - roterende med kontrolleret hastighed inde i et opvarmet, tryksat hus - til aktivt at forskyde og homogenisere smelten. Blandingsenergi tilføres mekanisk af drivmotoren i stedet for af smeltetryk. Dette afkobler blandingsintensiteten fra trykfaldet: Rotorhastigheden kan justeres for at ændre blandeydelsen uafhængigt af ledningsgennemstrømning eller opstrøms trykforhold.

For en detaljeret forklaring af dynamiske mixerdriftsprincipper og konfigurationsmuligheder henvises til vores Dynamisk smeltemixer: arbejdsprincip, typer og valgvejledning .

Direkte sammenligning: Otte parametre, der er vigtige for spinning

Hvor statiske mixere kommer til kort i spinding-applikationer

Statiske blandere fungerer pålideligt i applikationer, hvor de væsker, der blandes, har lignende viskositeter, er til stede i relativt afbalancerede proportioner, og linjen kører med en ensartet, forudsigelig gennemstrømning. Ved kemisk fiberspinding holder disse forhold ofte ikke.

Viskositetsmismatch mellem masterbatch og basispolymer

Ved direkte smeltespinding med masterbatch-tilsætning har masterbatch-bærersmelten og basispolymersmelten ofte væsentligt forskellige viskositeter. Statisk blanding er afhængig af laminær strømningsopdeling - når viskositetsforhold er høje, kanaliserer komponenten med lavere viskositet fortrinsvis gennem elementgeometrien i stedet for at fordele sig jævnt. Resultatet er striber: bånd af koncentreret farve eller additiv vekslende med underdoserede zoner, som vises i det færdige garn som farvevariation på tværs af positioner eller langs garnlængden.

En dynamisk blanders aktive rotorforskydning spreder masterbatchen uanset viskositetsforhold, nedbryder pigmentagglomerater og fremtvinger fordeling, som passiv spaltning ikke kan opnå. For et direkte kig på, hvordan dette eliminerer farvestriber i færdigt filament, se vores artikel om hvordan en dynamisk smeltemixer eliminerer farvestriber i masterbatch-farvet filamentgarn .

Ydelsesfald ved reduceret gennemløb

Spinnende linjer kører ofte under den nominelle gennemstrømning - under produktskift, under opstartssekvenser eller ved kørsel af mindre denier-produkter. Ved reduceret gennemløb falder smeltetrykket, der driver flowet gennem en statisk blander, hvilket direkte reducerer spaltningsenergien, der er tilgængelig pr. volumenenhed smelte. Blandingskvaliteten forringes. Dette er ikke en marginal effekt: På linjer, hvor gennemløbet varierer med 30-50 % mellem produkter, kan den statiske mixer, der yder tilstrækkeligt ved fuld gennemstrømning, være virkelig utilstrækkelig til reducerede satser.

En dynamisk mixers rotorhastighed kan justeres for at opretholde blandingsintensiteten uanset ledningsgennemløb, hvilket gør den velegnet til linjer med variable produktionsplaner eller hyppige produktskift.

Opholdstid og risiko for termisk nedbrydning

Statiske blandeelementer skaber zoner med langsommere flow ved elementforbindelserne og husvæggene. I højtemperaturpolymersmeltninger - for eksempel PET-spinding ved 280-295°C - akkumulerer forlænget ophold ved lav strømningshastighed termiske nedbrydningsprodukter. Disse fremstår som gule misfarvninger i nominelt hvidt eller lyst garn, eller som gelpartikler, der blokerer spindedysens kapillærer og forårsager endebrud. En veldesignet dynamisk blander med aktivt flow gennem blandezonen har en smallere opholdstidsfordeling, hvilket reducerer risikoen for hot spots og stillestående zoner.

Hvor statiske mixere forbliver passende

Statiske blandere er ikke universelt ringere - der er specifikke forhold, hvor deres enkelhed er en ægte fordel.

• Lave additivkoncentrationer med lignende viskositet. Når en lille del af et godt dispergeret, lavviskøst additiv blandes i en polymersmelte, der kører med ensartet gennemløb, kan en statisk blander opnå tilstrækkelig homogenitet uden kompleksiteten af ​​et drevet system.
• Meget forureningsfølsomme applikationer. Statiske blandere har ingen akseltætninger eller roterende grænseflader i smeltebanen. I applikationer, hvor enhver risiko for tætningsrelateret kontaminering er uacceptabel - visse polymerprodukter af medicinsk kvalitet eller optisk kvalitet - er fraværet af bevægelige dele et gyldigt argument for statisk blanding.
• Meget højvolumen, enkeltproduktlinjer med fast gennemløb. På en linje, der kører et produkt med nominel kapacitet 24 timer i døgnet med en masterbatch-bærer, der er tilpasset i viskositet til basispolymeren, kan en statisk blander, der er dimensioneret korrekt til den specifikke tilstand, yde tilstrækkeligt. Begrænsningen vises, når forholdene ændrer sig.

Nøglevalgskriterier: Hvilken type passer til din applikation

For de fleste direkte smelte-spinningslinjer med masterbatchfarve eller funktionel additivtilsætning - hvor gennemløbet varierer, masterbatchviskositeten adskiller sig fra basispolymeren, og garnkvalitetsstandarderne er stramme - er en dynamisk mixer det mere passende valg. Vedligeholdelseskravet er reelt, men det er overskueligt og opvejes væsentligt af kvalitetskonsistensfordelen ved krævende spindeapplikationer.

Shengbangs dynamiske mixer til spinding og plastsmelteapplikationer

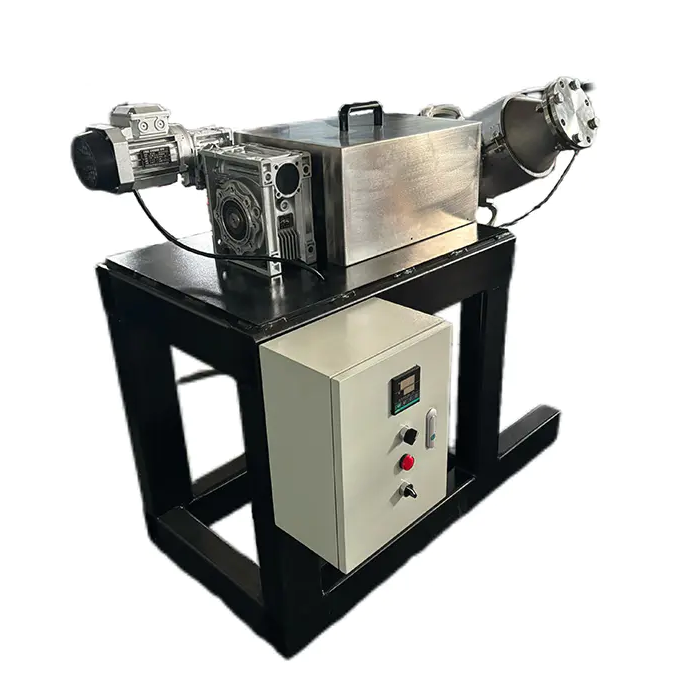

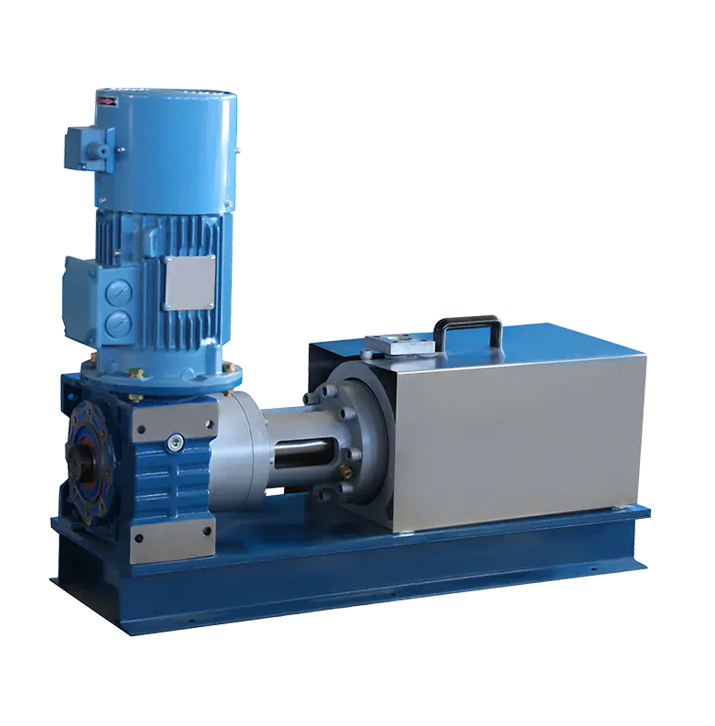

Shengbang's Dynamic Mixer er et patenteret produkt udviklet specielt til kemisk fiberspinding og plastsmeltehomogenisering. Den dækker en lang række anvendelsesskalaer med trykklassificeringer på 5, 15, 25 og 45 MPa, rotordiametre fra 25 til 300 mm og kapacitet fra 0,2 til 50 L. Opvarmning er tilgængelig i både olieopvarmnings- og elektriske opvarmningskonfigurationer. Driveffekten varierer fra 15 til 160 kW med en maksimal rotorhastighed på 50 r/min.

Ud over kemisk fiberspinding gælder det samme mixerdesign for film, blæk og andre polymerbehandlingsapplikationer, der kræver ensartet smelteblanding. Ydeevnen valideres gennem Shengbangs in-house spinning-laboratorium, hvor blanderens adfærd kan testes under faktiske produktionsforhold med kundens målpolymer og masterbatch-system før linjeintegration.

For fuldstændige produktspecifikationer og konfigurationsmuligheder, besøg Dynamisk mixer product page . Kontakt Jiaxing Shengbang Mechanical Equipment Co., Ltd. direkte for at diskutere din specifikke applikation - polymertype, gennemløbsområde, masterbatch-tilsætningsforhold og kvalitetskrav til blanding.
